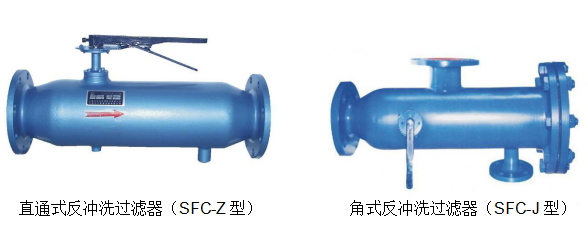

產品結構：
技術參數：
公稱通徑DN(mm)
50~500（特殊尺寸可訂做）
公稱壓力MPa
1.6
2.5
試驗壓力MPa
強度
2.4
3.75
密封
1.76
2.75
（特殊壓力等級）按用戶要求生產
過濾精度
10~800目（特殊精度可定制）
殼體材質
20#/304/304L/316/316L
濾芯材質
304/316L
密封材質
聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式
法蘭連接/對焊連接
法蘭標準
JB/GB/HG/ANSI/SH/JIS
執行標準
SH/T3411-1999、HG/TT21637-91
一、概述
反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水及保護系統其他設備正常工作的設備。水由進水口進入過濾器機體經過過濾網從過濾器出口流出，當需要排污時只需轉動手柄，關閉水流導向閥，打開排污閥即可排污。
反沖洗過濾器克服了傳統過濾產品的納污量小、易受污物堵塞、清洗工作復雜，必須對設備進行拆卸才能實現對過濾部分的清洗，且清洗排污時系統不間斷供水，這樣的設計真正的滿足了用戶的需求。

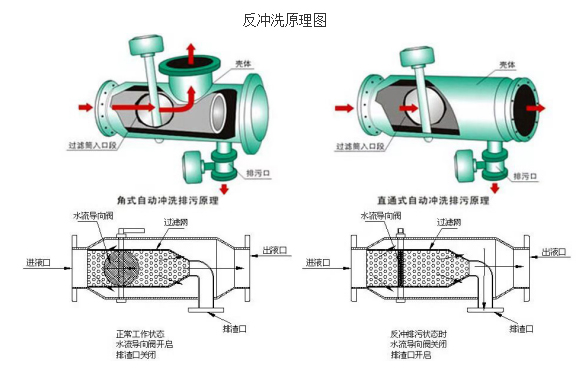

二、工作原理
當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。當過濾器需要清洗時，打開排污閥，轉動手柄關閉水流導向閥，在濾網內壁上的雜質被進一步沖洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部(因為系統會處于泄壓狀態，濾網內部壓力小于外側壓力)，從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜質都被從光滑的內壁上沖走。當清洗完成，關閉排污閥，開啟水流導向閥。整個沖洗過程系統可正常工作，無需停機。
三、選型原則
1、進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力:
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇:
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa。
四、維修保養
1)、 為了確保過濾器的性能達到使用目的，在安裝過濾器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。
2)、 過濾器上的流向標記必須與介質流向一致。
3)、 系統最初工作一段時間后(一般不超過一周)，應進行清洗，以清除系統初始運行時積聚在濾網上的雜質污物和焊渣等。在此后清洗周期可依據工況條件而定。
4)、 定期檢查過濾器濾網、水流導向閥、殼體以及墊片是否有破裂或腐蝕現場，如有因立即停止使用更換相應物件。
