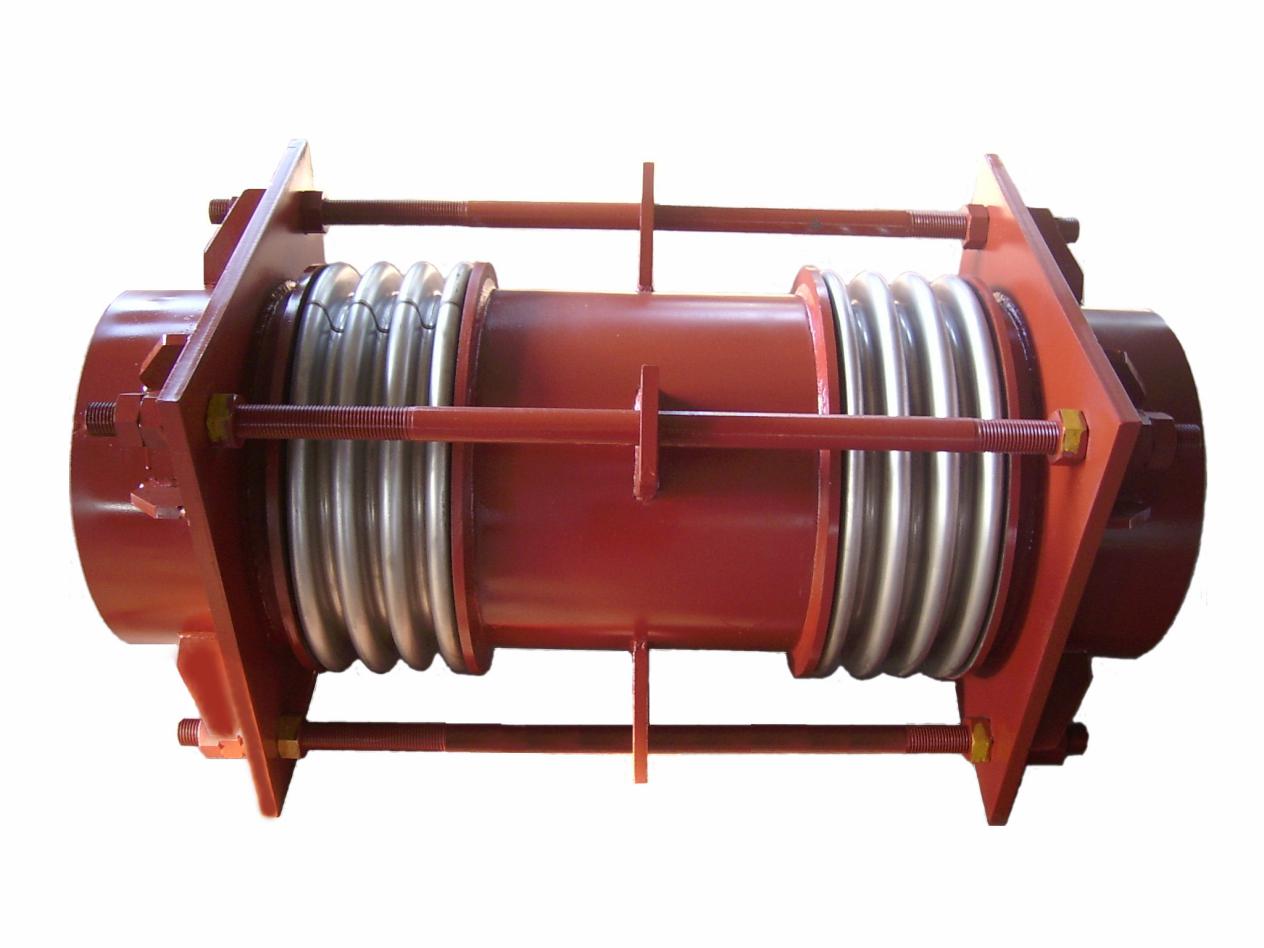

復式拉桿型膨脹節（FL型）

產品介紹

產品結構：

技術參數：

公稱通徑DN(mm)		40~500（特殊尺寸可訂做）
長度		客戶指定
公稱壓力MPa		1.0	1.6
試驗壓力MPa	強度	1.5	2.4
	密封	1.1	1.76
	（特殊壓力等級）按用戶要求生產
法蘭材質		20#/304/304L/316/316L/襯里
波紋材質		304/304L/316/316L/襯里
密封材質		聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式		法蘭連接/對焊連接
法蘭標準		JB/GB/HG/ANSI/SH/JIS
執行標準		GB/T 12777-2008

一、概述

膨脹節又稱為補償器，屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。

二、使用要求

對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。與補償器波紋管接觸的保溫材料應不含氯。

三、安裝要求

1、補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

2、需要進行"冷緊"的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

3、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

4、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。

5、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
